Помощь по подключению RSNBIM Revit Server и Accelerator
В этом разделе вы найдете пошаговые инструкции по подключению Revit Server и Accelerator к Autodesk Revit 2019-2025. Узнайте, как настроить файл rsn.ini, подключиться через VPN, зайти в административную панель, а также сохранить и синхронизировать проект на сервере.
Как подключиться к Revit Server
1
Найти Файл rsn.ini и замените его
Файл rsn.ini обычно находится в каталоге установки Autodesk Revit. Путь к файлу обычно выглядит так:
C:\ProgramData\Autodesk\Revit Server [Версия]\Config\rsn.ini
Замените [Версия] на версию Revit, которую Вы используете (пример C:\ProgramData\Autodesk\Revit Server 2023\Config).
2
Добавить адрес сервера
Откройте файл rsn.ini с помощью текстового редактора, такого как Блокнот или Notepad++.
Добавьте строку в файл rsn.ini, без пробелов и новых строк, указывая уникальное имя домена. Формат строки следующий:
<уникальный код домена>.rsnbim.ru (пример u9pft4zw4.rsnbim.ru)
Либо Вы можете скачать готовый файл RSN.ini и разместить его как указано в шаге номер 1.
3
Перезапуск Revit
Перезапустите Autodesk Revit на своем компьютере, чтобы применить изменения.
4
Подключение к Revit Server
Теперь, когда сервер добавлен в файл rsn.ini, Вы можете подключиться к нему через Revit:
Запустите Revit.
Выберите в меню "Модели - Открыть..." Перейдите в раздел "Сеть Revit Server". Вы должны увидеть добавленный сервер в списке.
Выберите сервер и используйте его для работы с проектами, хранящимися на Revit Server.
Как зайти в админ-панель Revit Server
1
Меню информации о сервере

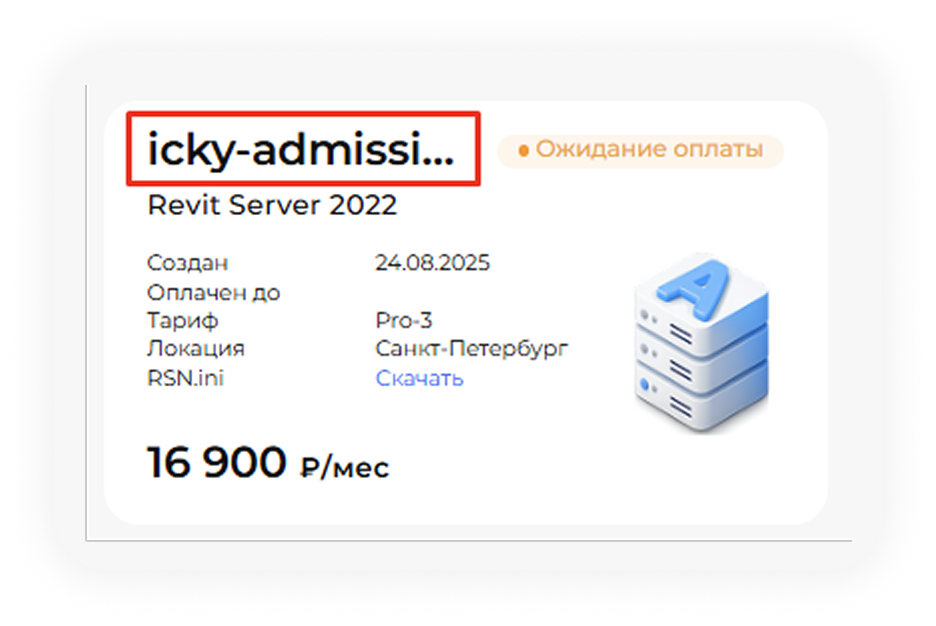

Перейдите в меню информации о Revit Server нажав на имя сервера.
2
Логин и пароль

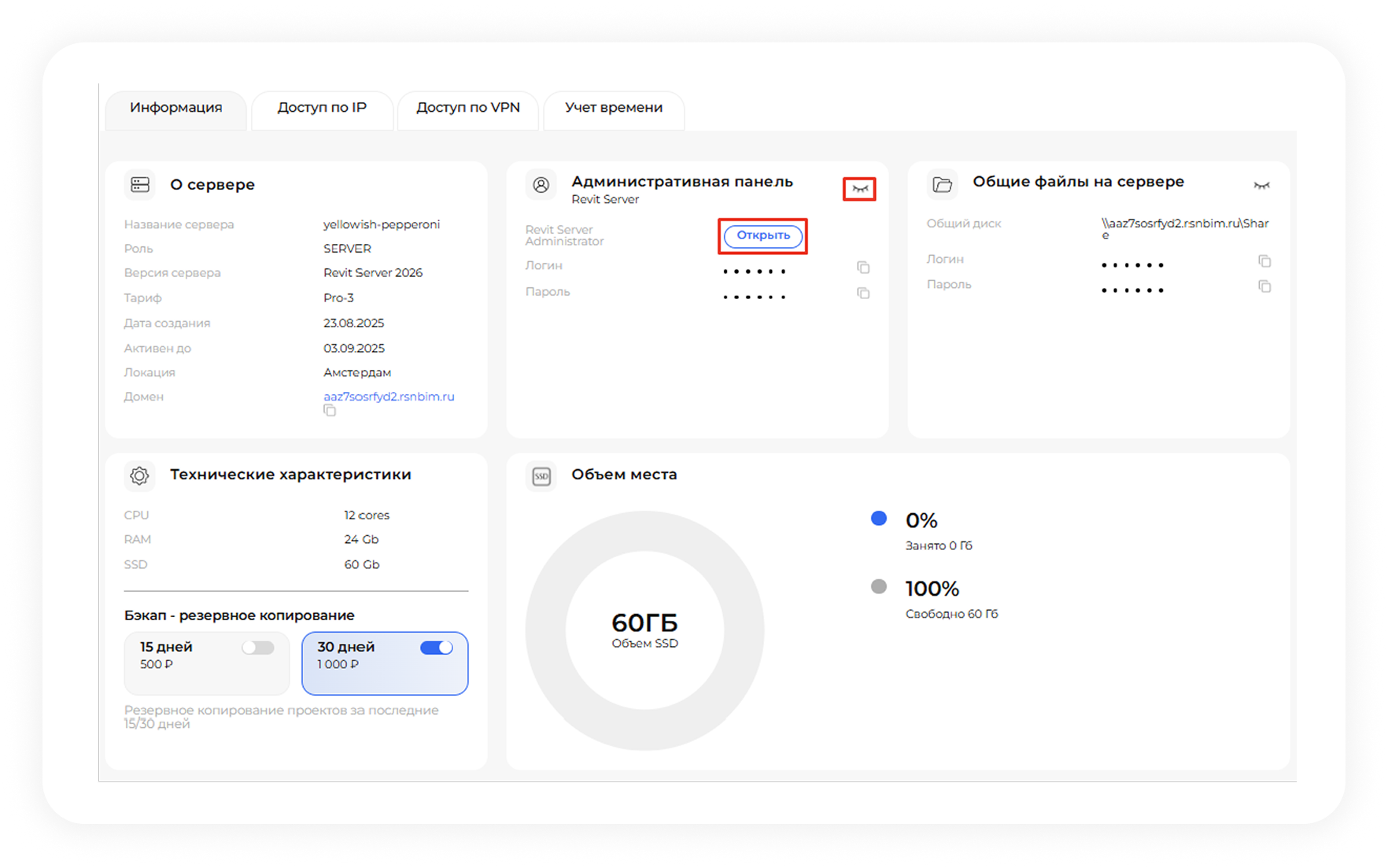

В "Информации о сервере" нажмите глазок и вам откроется логин, пароль для входа в административную панель и ссылка.
Кликните на ссылку и вам откроется новая страница с логином и паролем.
Введите логин пароль
3

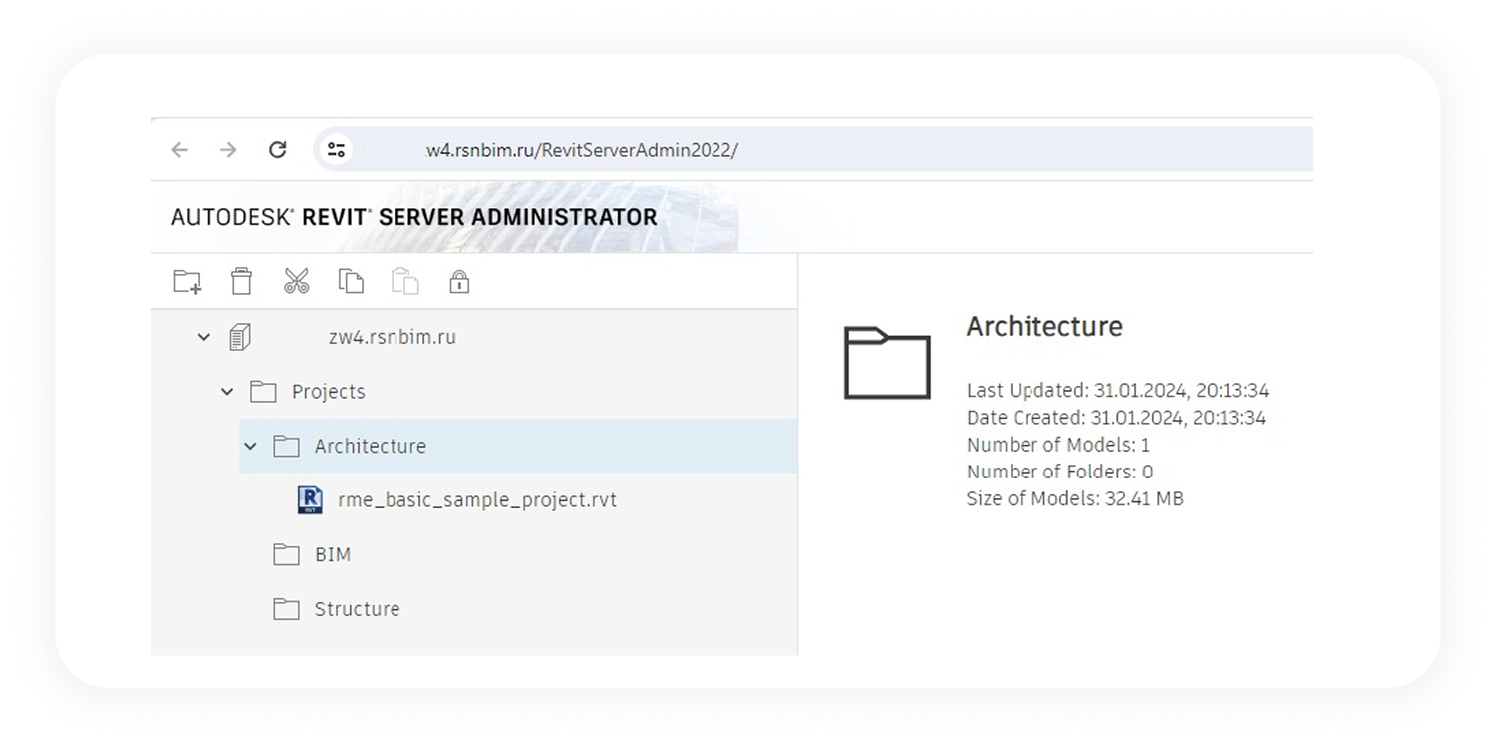

Административная панель
Вы попадете в Административную панель Revit Server. Она предоставляет различные функции для управления и мониторинга Revit Server.
Функции
Просмотр списка всех проектов, хранящихся на сервере.
Создание новых проектов и папок.
Удаление существующих проектов и папок.
Управление доступом к проектам и папкам.
Просмотр текущего состояния сервера и его ресурсов.
Просмотр журналов событий и логов операций для отслеживания активности на сервере.
Как подключиться по VPN
1
VPN клиент WireGuard
Скачайте и установите по ссыlке VPN клиент WireGuard.
2
Конфигурация туннеля
Во вложении присланного письма находится конфигурация туннеля для доступа к VPN серверу.

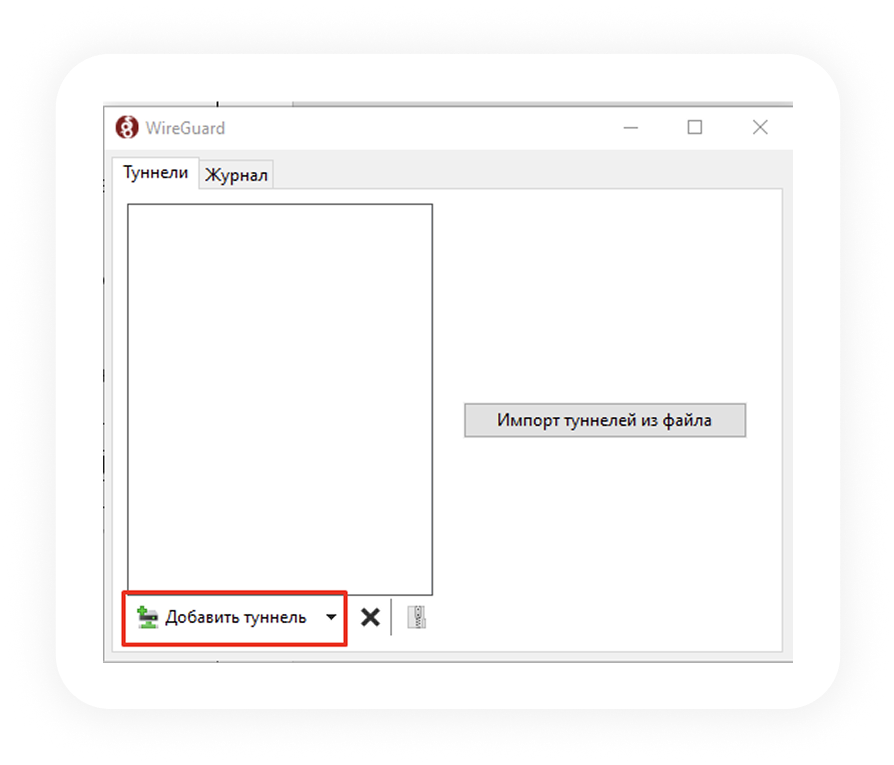

Откройте приложение WireGuard и нажмите «Добавить туннель» и выберите архив из письма.
Добавиться туннель для подключения к Revit серверу.
3

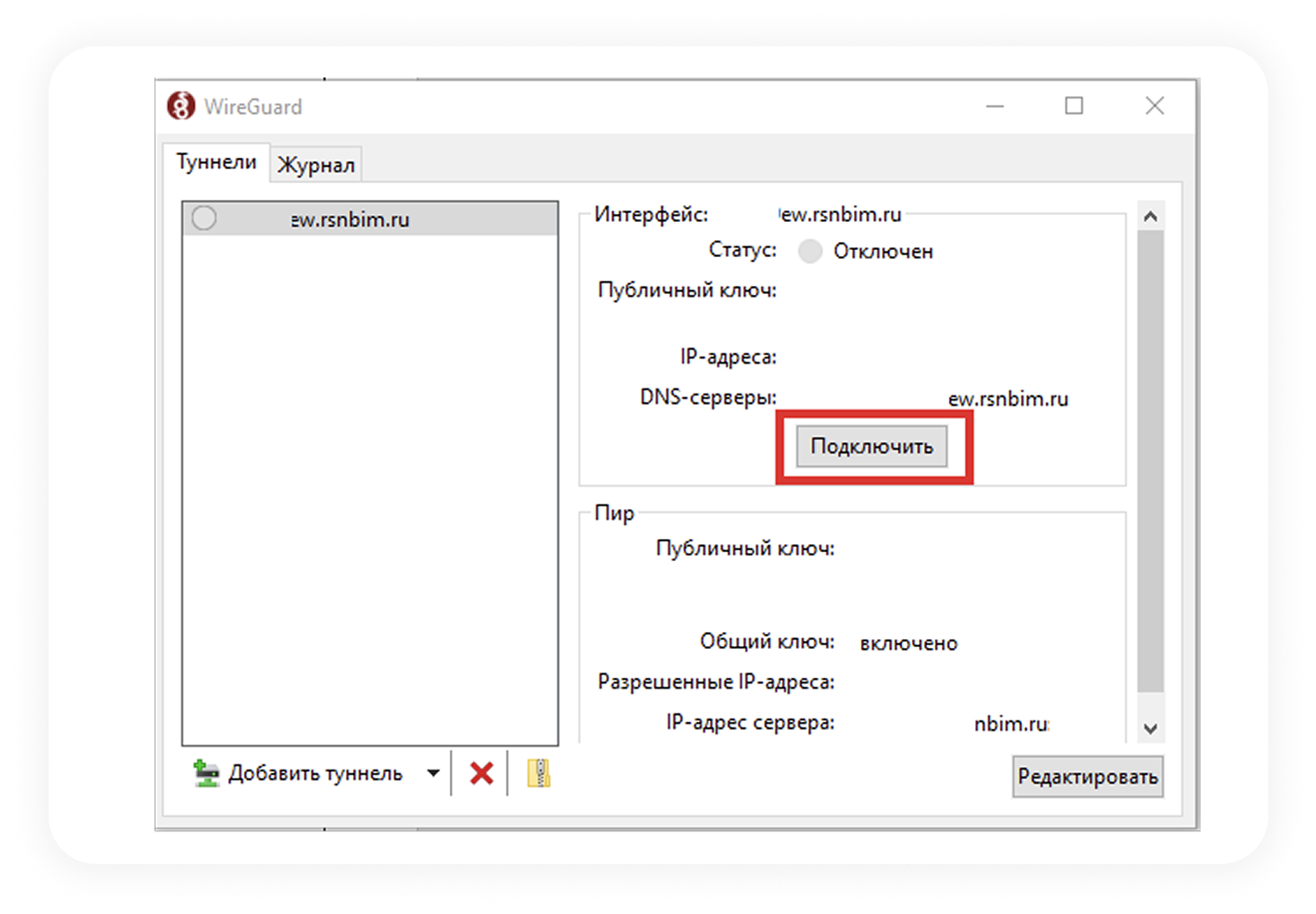

Подключить
Нажмите кнопку «Подключить».
4
Сервер в файл RSN.ini
Если у вас был ранее добавлен сервер в файл RSN.ini, то можете приступать к работе в Revit. Если нет, то прочтите «Как подключиться к Revit Server».
Как сохранить модель на Revit Server
1

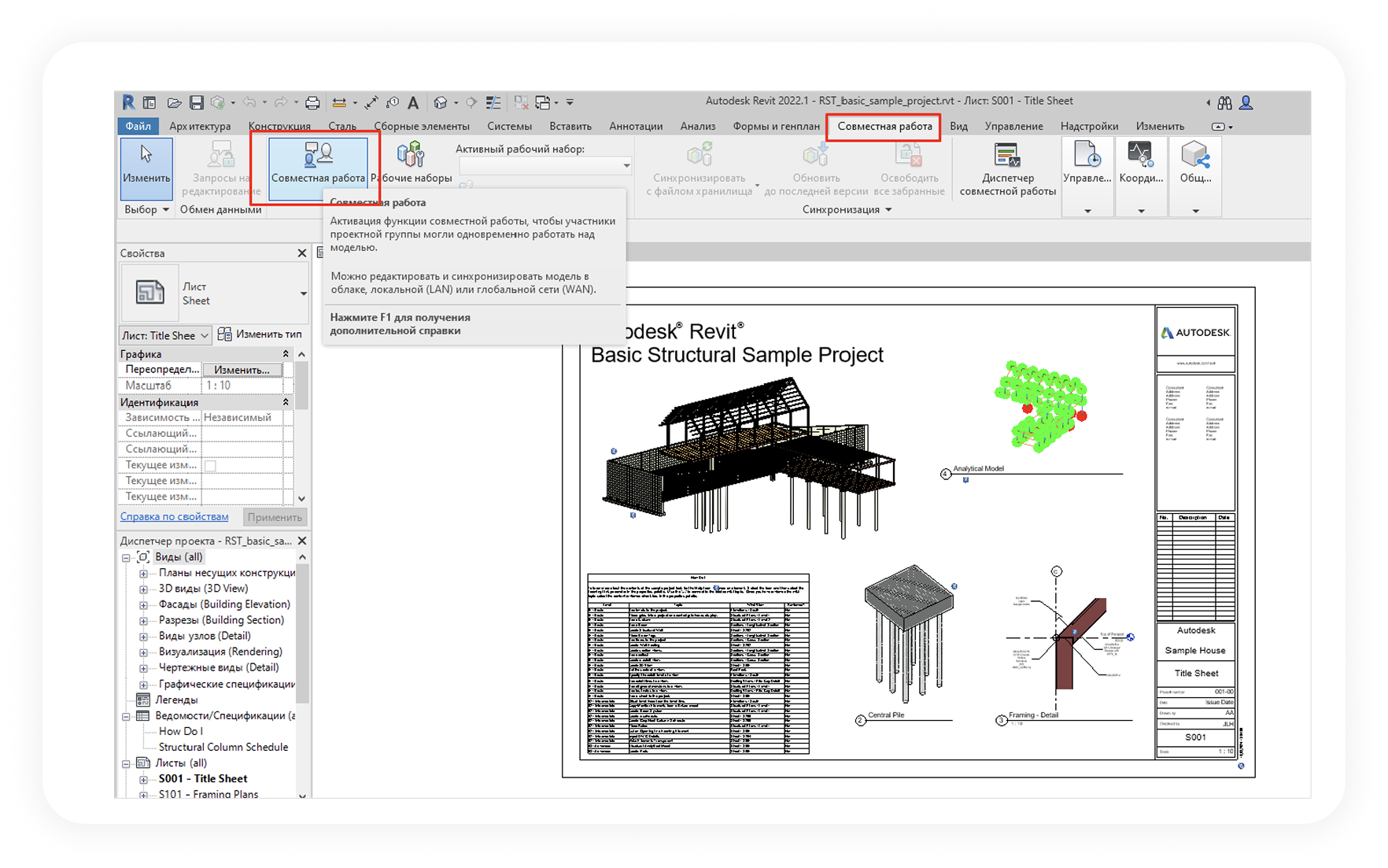

Вкладка «Совместная работа»
Выбираем вкладку «Совместная работа»
Кликаем на «Совместная работа» в панели
2
«В вашей сети»

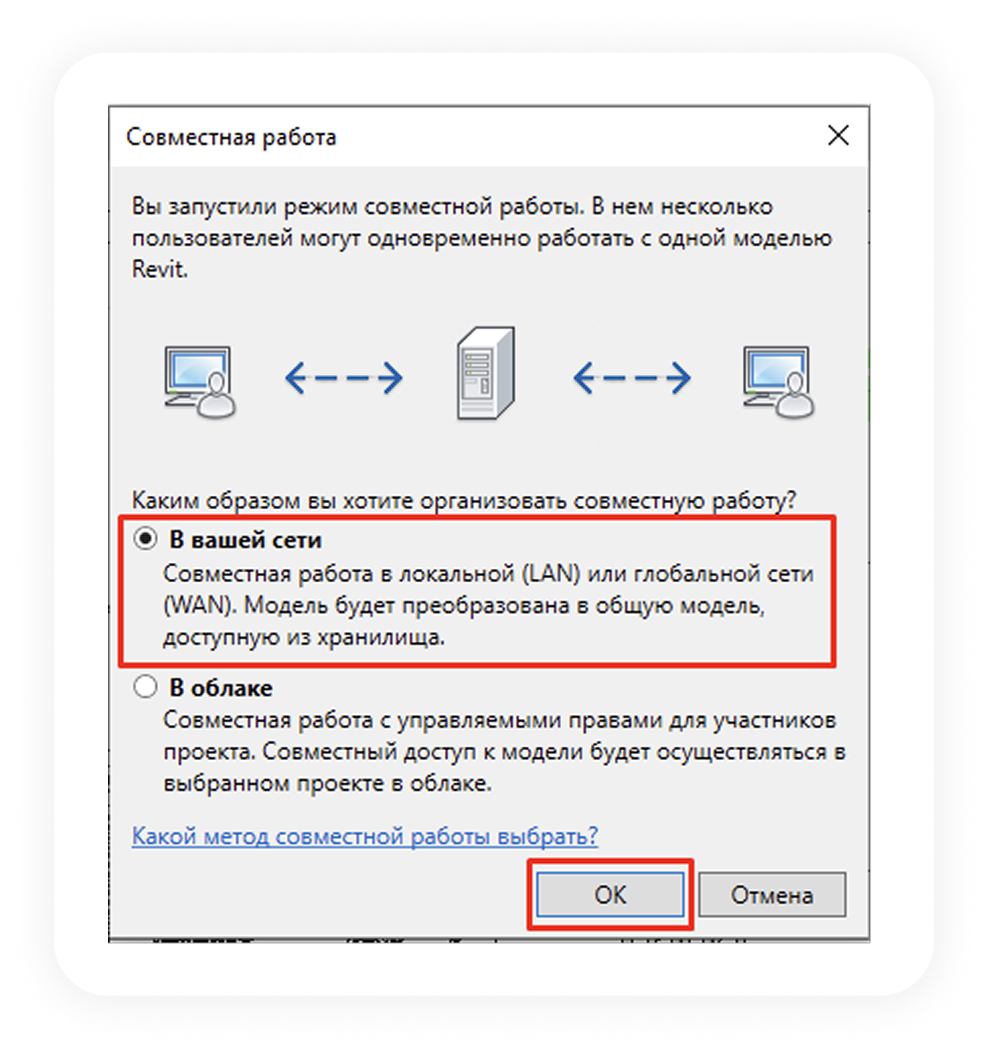

Выбираем «В вашей сети»
Соглашаемся
3

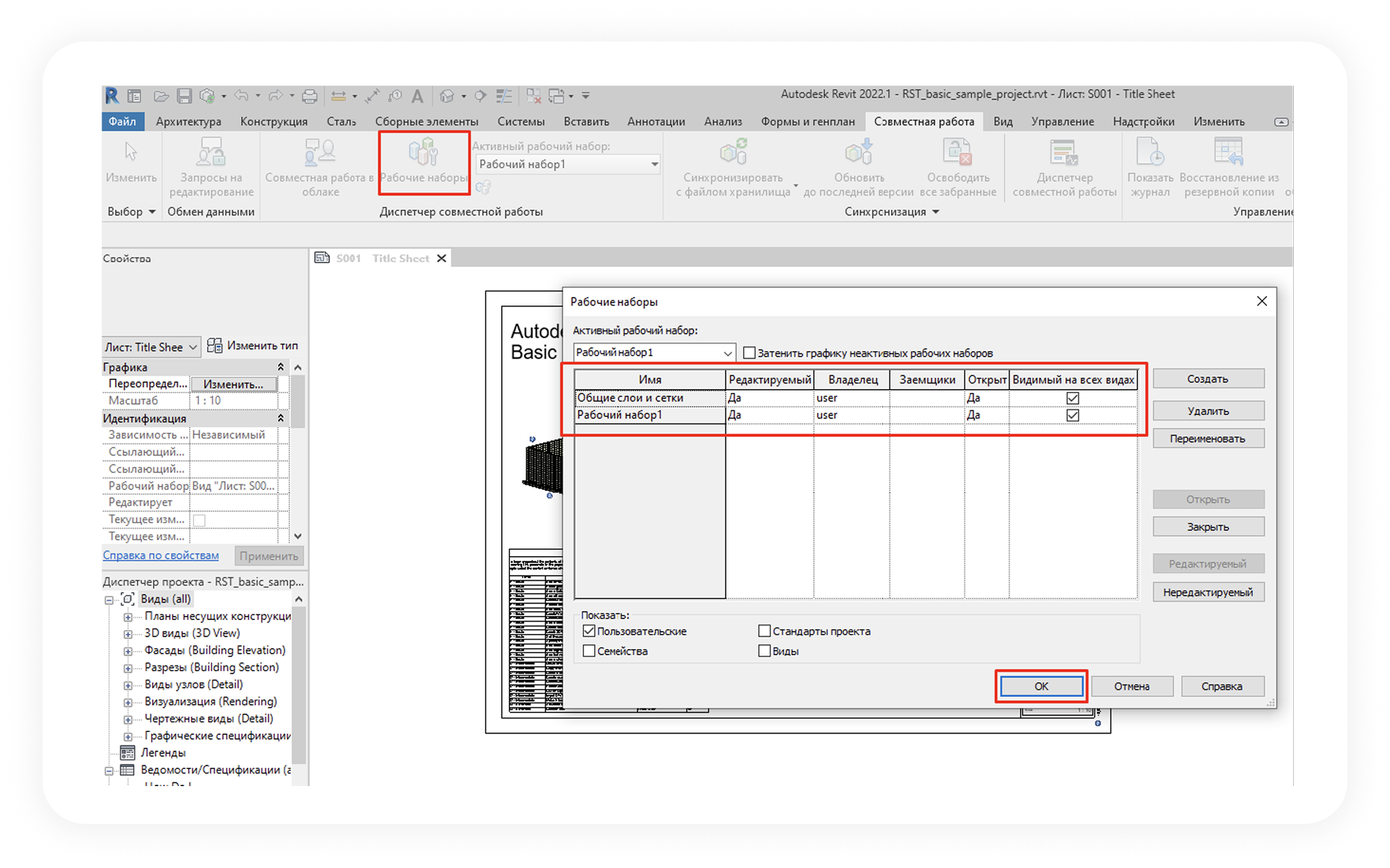

«Рабочие наборы»
Проверяем, что стала активна кнопка «Рабочие наборы»
Ок
4
Сохранить проект

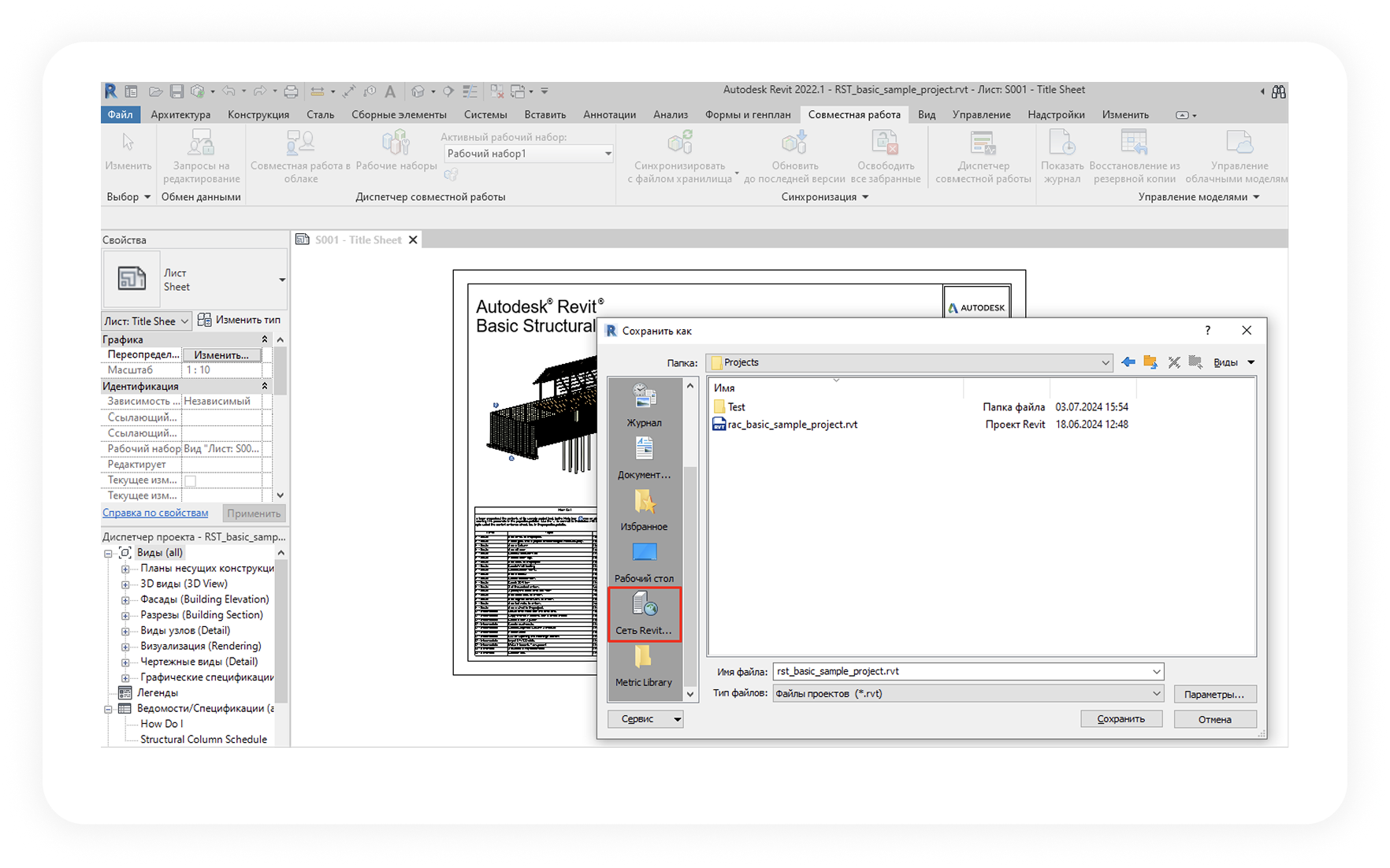

Файл – Сохранить как и сохраняем проект на Revit Server
5

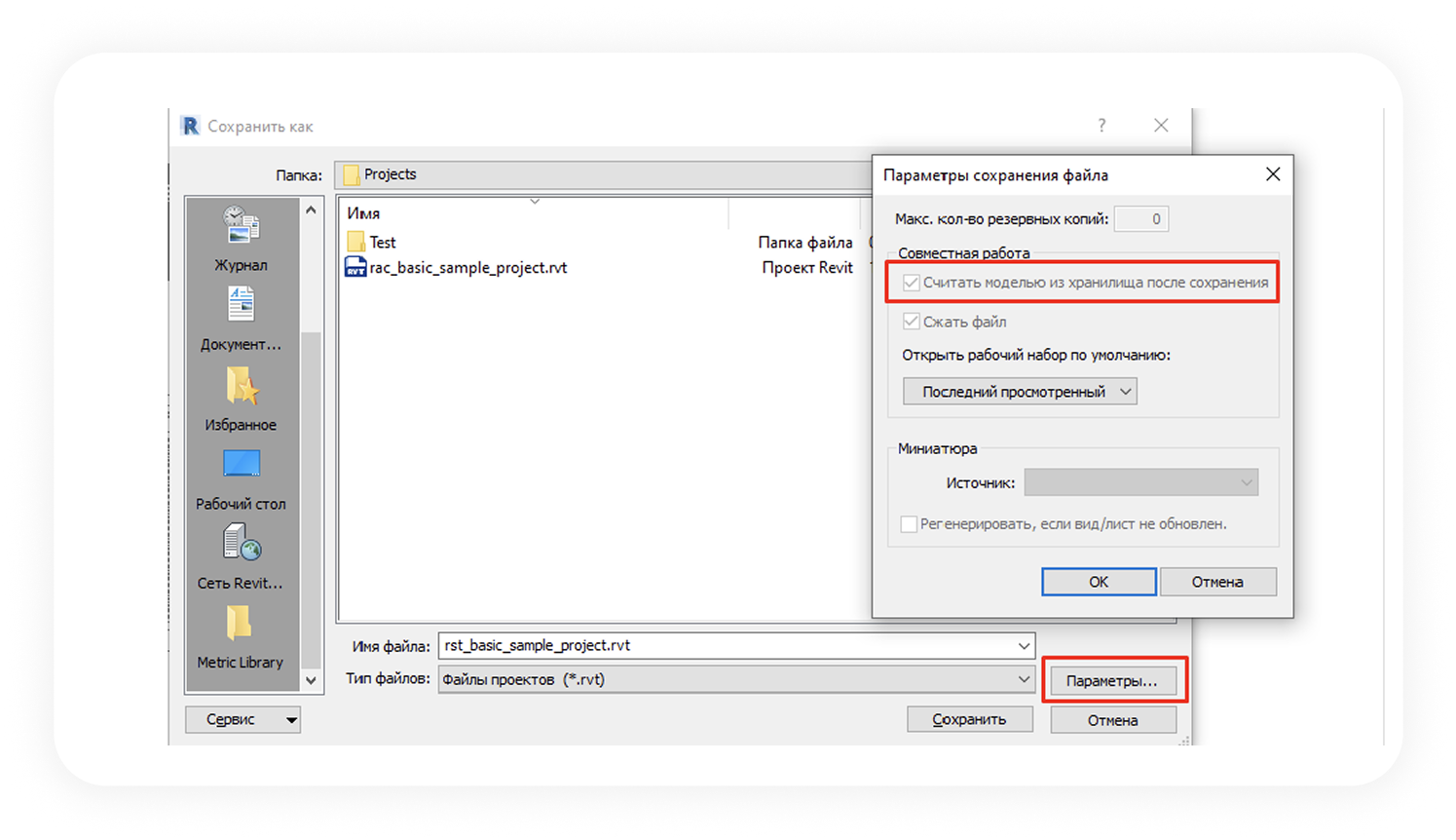

«Считать моделью из хранилища»
Заходим в Параметры и проверяем, что появилась галочка напротив пункта «Считать моделью из хранилища»
Ок
6
Сохранить

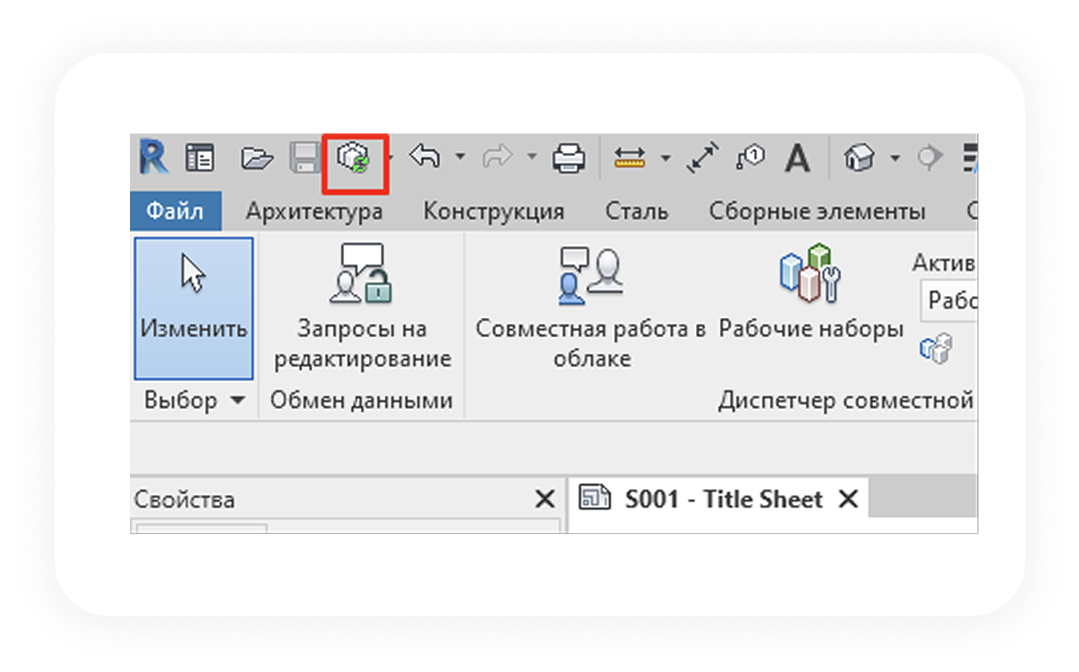

После нажатия Сохранить, станет активной кнопка синхронизации.
Сохранить
Централизованное хранение файлов
1

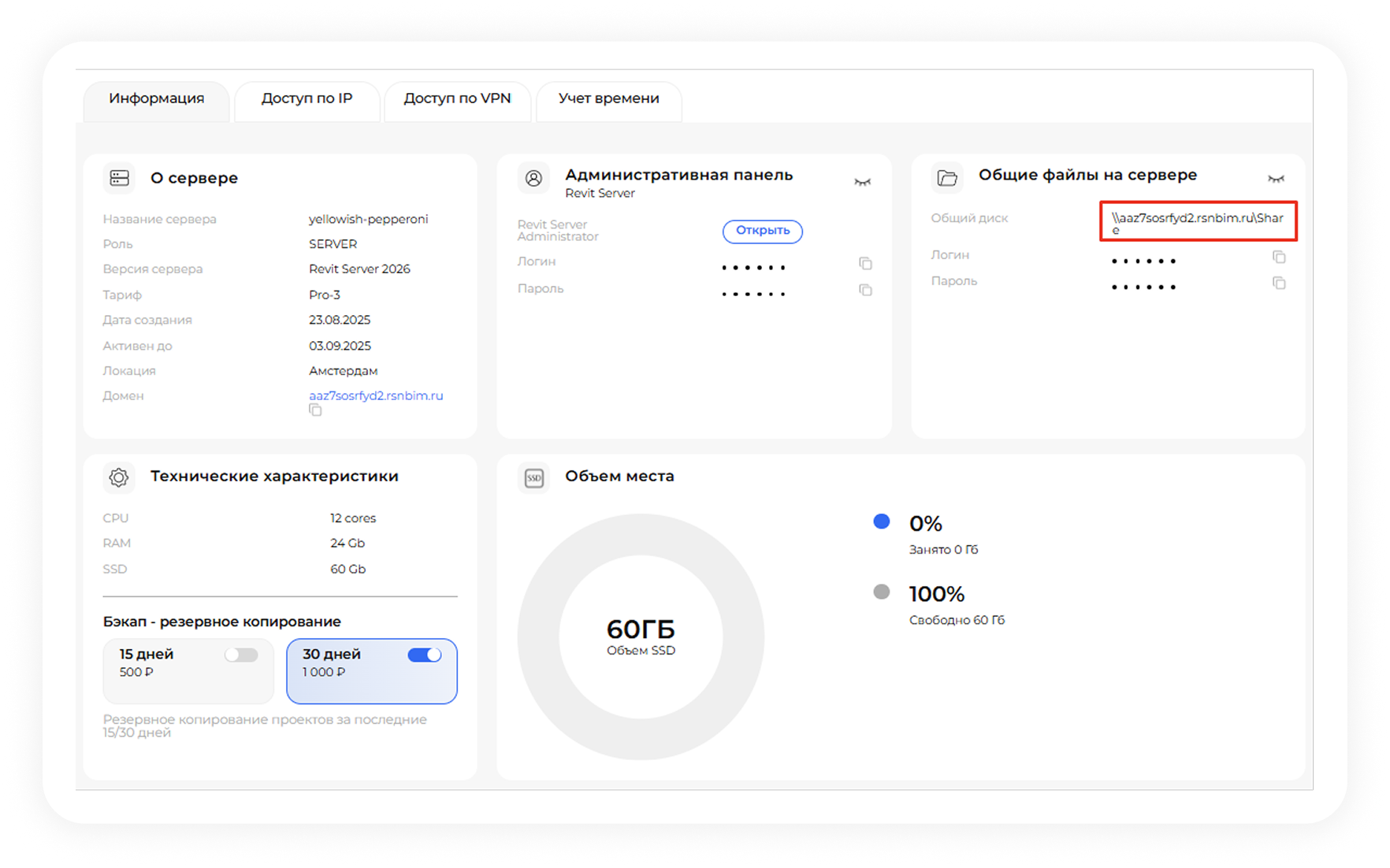

Ссылка
Скопируйте ссылку и вставьте ее в проводник Windows.
2

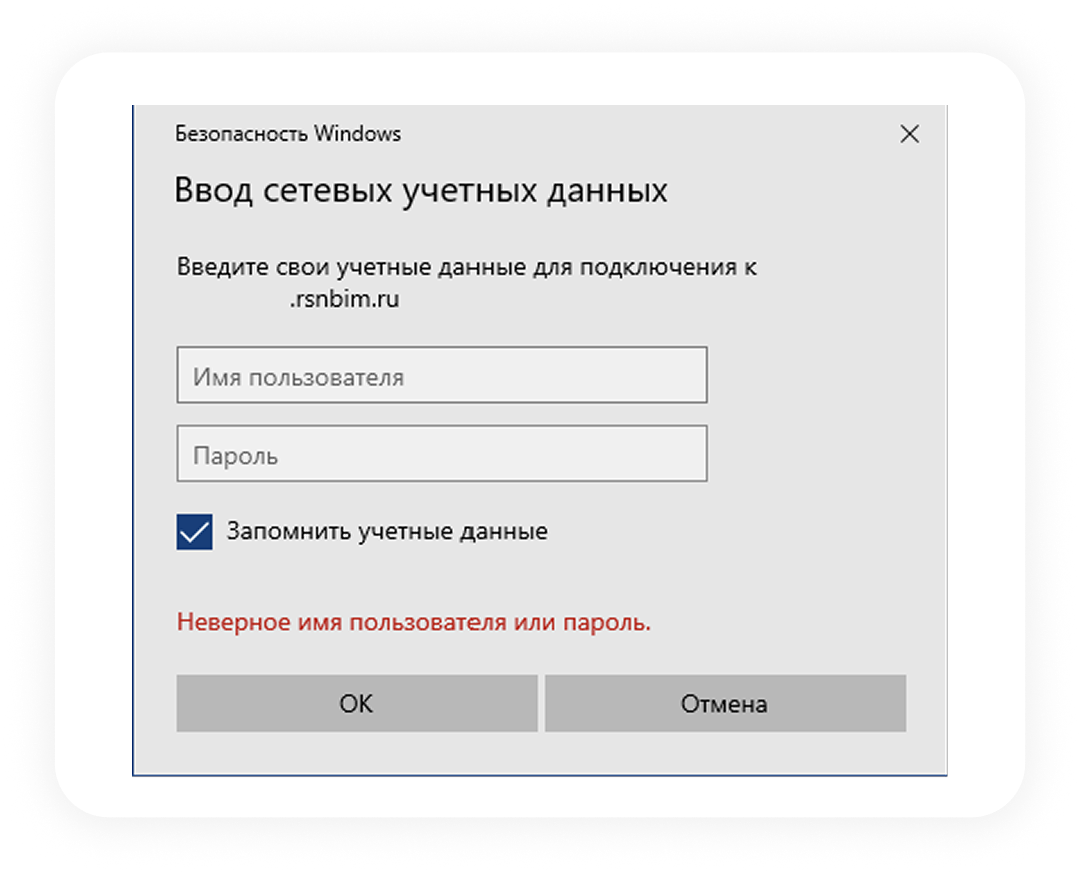

Логин и пароль
Введите логин и пароль (доступ к общему файл-хранилищу может быть ограничен по ip-адресам или предоставлен через VPN).
3
Привязка файлов

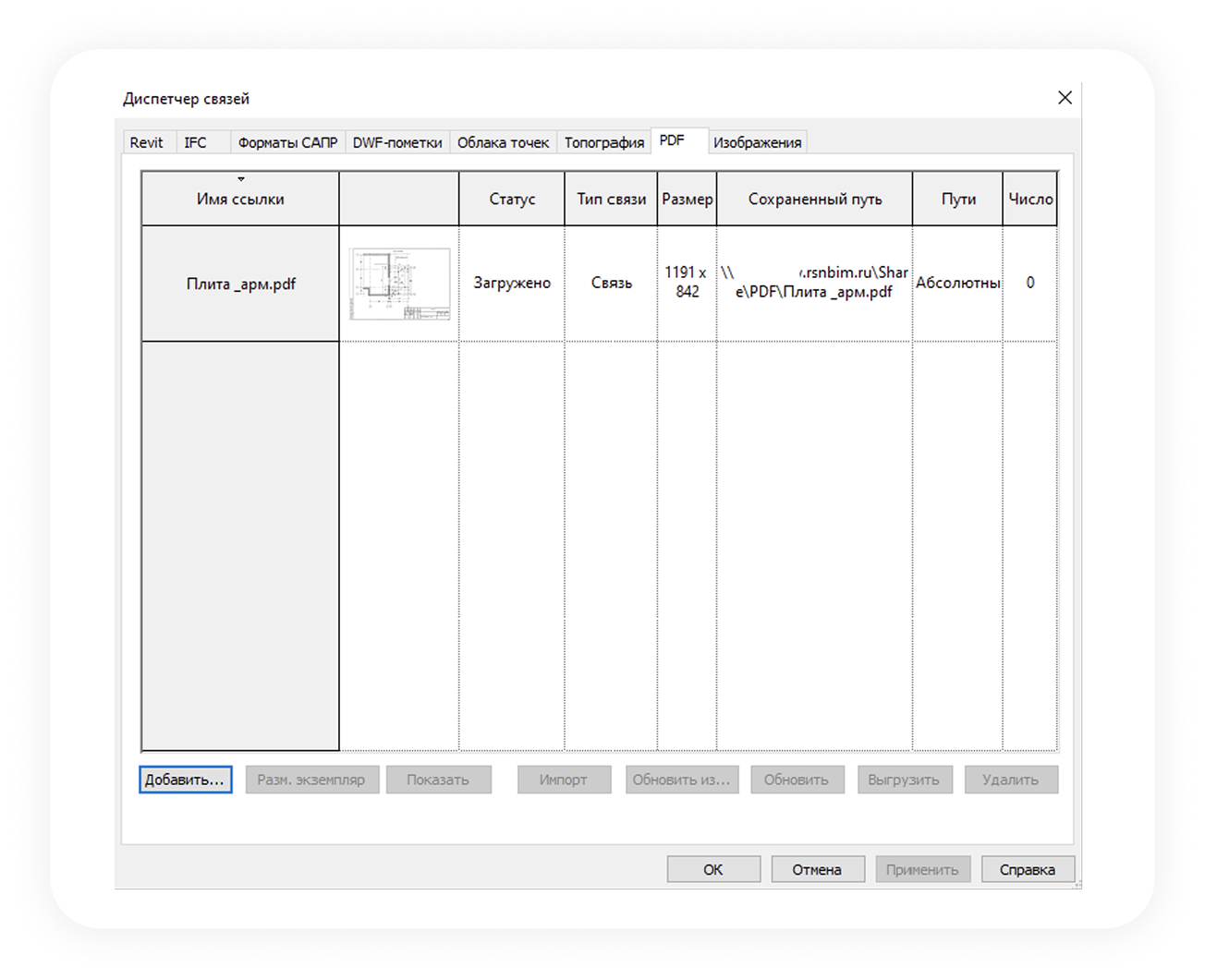

Сделайте привязку общих файлов через «Диспетчер связей».
Используя общее файл-хранилище ссылки на dwg, pdf, ifc и прочие файлы теперь доступны всем участникам проекта. Скорость загрузки и синхронизации проекта должна стать быстрее.
Подключение к Revit Accelerator
1
Акселератор
Откройте Revit, в той версии акселератора в которой вы собираетесь работать.
2
«Совместная работа»
Перейдите на вкладку «Совместная работа» в верхнем меню Revit.
3
«Синхронизация»
В разделе «Синхронизация» найдите выпадающее меню и выберите опцию «Управление соединением с Revit Server Accelerator».
4

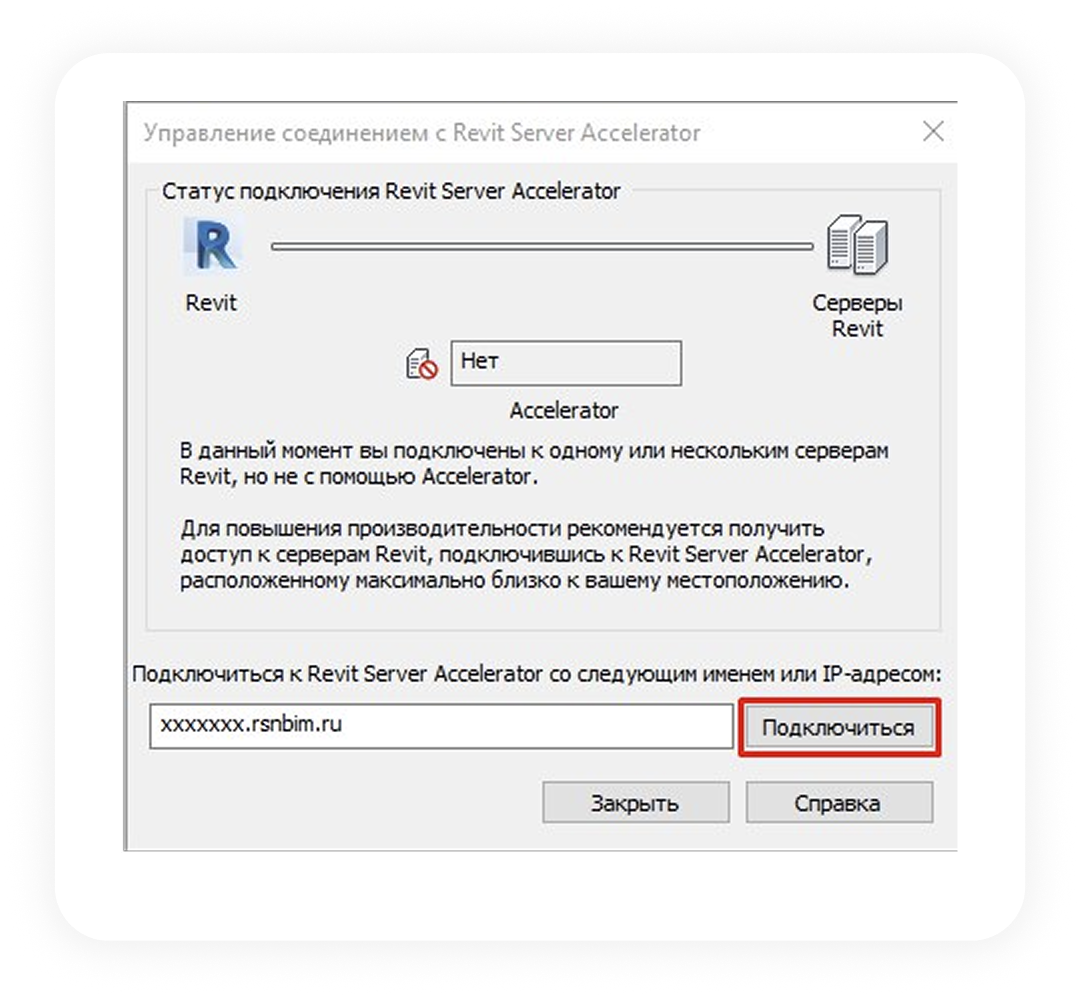

Адрес сервера
В появившемся окне введите следующий адрес сервера: адрес вашего сервера.
5
«Подключиться»
Нажмите "Подключиться".
Теперь вы успешно подключены к Revit Accelerator, и можете продолжать работу над проектом с повышенной производительностью и оптимизированным доступом к данным.
Как подключить свой домен
1
Добавьте A-запись
В панели управления вашим доменом создайте A-запись, например: revitserver1.yourcompany.ru (внешний IP-адрес уточните у нашей поддержки в Telegram @rsnbim_support)
2
Сообщите домен нашей поддержке
Отправьте добавленный домен в техподдержку для настройки DNS и привязки к вашему Revit Server.
3
Готово!
Наслаждайтесь вашим новым корпоративным Revit Server под брендом вашей компании.
